Diamètre de décharge : 100-550mm
Débit : 60-1060m3/h
Tête : 10-110m
Description

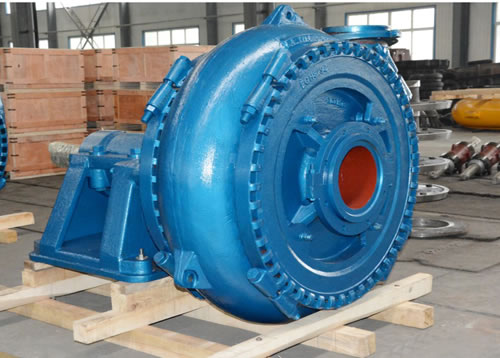

Cette construction de pompe Gravier Série DG est de structure mono étage simple aspiration. Il s’agit d’une pompe à enveloppe unique. Selon le type d’enveloppe, il peut être classé en deux catégories : auto compatible avec un support de boite à vitesse, et un type de lubrification à huile ou à graisse. Les pompes de gravier sont principalement utilisées dans la manutention de fort support abrasif contenant de gros solide. Les pompe de type GH sont de pompe Gravier de grosse tête. Les pièces de la pompe sont en structure de métal dur et ou en chrome d’alliage résistant à l’usure. Le sens de rotation de la pompe est dans le sens horaire vue de l’extrémité
Utilisation
La pompe à gravier minière est utilisée pour les cours de la rivière, dessalement de réservoir, poldérisation côtières, allongement, exploitation minière et acquisition décantation etc…
Caractéristiques de la pompe à gravier séries DG
1. La structure de cette pompe à gravier séries DG est principalement de boitier simple et horizontale. La direction de sortie peut être positionnée de 360 °, installation simple.
2. Les composants de l'arbre adoptent une structure cylindrique, qui est pratique pour régler l'écart entre la turbine et la plaque d’usure avant. L'arbre utilise lubrification à la graisse.
3. Joint d’arbre : joint de presse continue, garniture d’étanchéité et joint mécanique
4. Passage de débit & bonne propriété d’anti-cavitation & résistant à l’usure de haute efficacité
5. Méthode de transmission: transmission par courroie en V, transmission de couplage d’arbre élastique, boite de transmission de vitesse, transmission hydraulique de puissance, dispositif de transmission variable et contrôle de vitesse thyristorisé.
6. Les pièces humides sont faites d'alliages résistant à l'usure Ni-hard et de haute teneur en chrome avec bonne propriété anticorrosive.
7. Vitesses variable et modal pour assurer le bon fonctionnement. En outre, la longue durée de vie et haute efficacité d'opération offrent une performance fiable dans un environnement difficile.
Tableau de sélection
Performatic Paramètres
Paramètres
Type
Capacité(Q)
Tête(H)
Vitesse(n)
Efficacité Max
NPSH
Diamètre de section
Diamètre de décharge
Taille Max de particule allouée
Poids
(m³/h)
(l/s)
(m)
(r/min)
(%)
(m)
(mm)
(mm)
(mm)
(kg)
DG150X100-D
36~252
10~70
3.5~51
600~1400
30~50
2.5~3.5
150
100
82
460
DG200X150-E
137~576
38~160
10~48
800~1400
50~60
3~4.5
200
150
127
1120
DG250X200-S
216~979
60~272
13~50
500~1000
45~65
3~7.5
250
200
178
2285
DG300X250-G
360~1512
100~420
11~58
400~850
50~70
2~4.5
300
250
220
4450
DG350X300-G
504~3168
140~880
6~66
300~700
60~68
2~8
350
300
240
5400
DG450X400-T
864~3816
240~1060
9~48
250~500
60~72
3~6
450
400
254
10800
DG250X200H-S
396~1296
110~360
10~80
500~950
60~72
2~5
250
200
180
3188
DG300X400H-T
612~2232
170~620
28~78
350~700
60~72
2~8
300
250
210
4638
DG400X350H-TU
720~3600
200~1000
20~72
300~500
60~72
3~6
400
350
230
12250
Dimension d'installation
Modèle
Outline Dimension
A
B
C
D
E
F
G
D1
E1
G1
H
Y
I
N-d
L
M
N
DG150X100-D
1006
492
432
213
38
75
289
-
-
-
54
164
65
4-Ф22
330
203
260
DG200X150-E
1286
622
546
257
54
83
365
-
-
-
75
222
80
4-Ф29
392
295
352
DG250X200-S
1720
920
760
-
-
-
-
640
70
780
90
280
120
4-Ф35
378
330
416
DG300X250-G
2010
1207
851
-
-
-
-
749
64
876
152
356
140
4-Ф41
473
368
522
DG350X300-G
2096
1207
851
-
-
-
-
749
64
876
152
356
140
4-Ф41
502
424
610
DG450X400-T
2320
1150
900
-
-
-
-
880
80
1040
125
350
150
4-Ф48
538
439
692
DG250X200H-S
1774
920
760
-
-
-
-
640
70
780
90
280
120
4-4-Ф35
455
330
475
DG300X400H-T
2062
1219
851
-
-
-
-
749
64
876
152
356
140
4-4-Ф41
496
400
605
DG400X350H-TU
2367
1460
1200
-
-
-
-
860
95
1050
150
350
150
4-4-Ф4879
649
448
765
